Tuesday, January 5, 2016

Konfigurasi PPPoE dari Wireless Router untuk Internet IndiHome

Konfigurasi default yang diberikan oleh operator IndiHome untuk layanan Internet adalah : Mode PPPoE pada ONT/HG (sering juga disebut modem).

Ada kalanya, kita membutuhkan aplikasi (misalkan : untuk security atau bandwidth manajemen) yang tidak dimiliki oleh ONT atau HG, maka dari itu, kita ingin menambahkan Router pada LAN. Dengan demikian, kita perlu mengubah konfigurasi.

Artikel ini menjelaskan cara mengkonfigurasi PPPoE pada Wireless Router TP Link type TL-WR841N serta konfigurasi wireless.


Arsitektur Network

Secara sederhana, arsitektur network untuk internet indihome dapat digambarkan sebagaiberikut :


Konfigurasi Internet pada Wireless Router

Konfigurasi yang dimaksud disini adalah konfigurasi yang ada disisi pelanggan. Konfigurasi pertama adalah : ONT/HG untuk internet menggunakan mode Bridge (tidak dibahas pada artikel ini). Konfigurasi berikutnya dilakukan pada router :
  • Login Router
  • Setting PPPoE
  • Setting Wireless
  • Cek koneksi wireless
Login Router

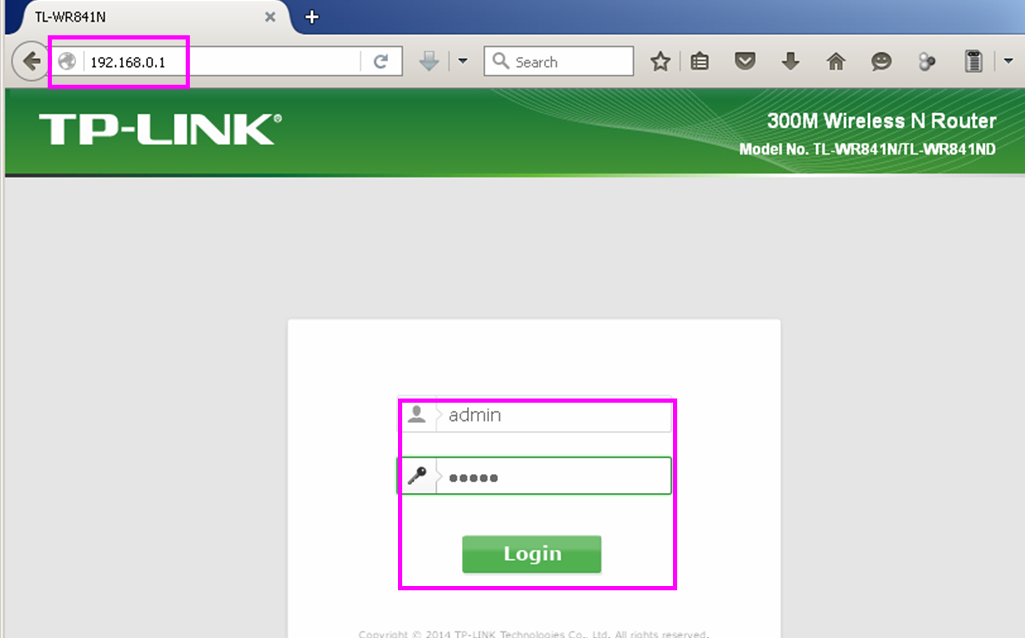

Untuk mengkonfigurasi Router (dalam contoh ini ini menggunakan TP Link type TL-WR841N), koneksikan Laptop dengan Router, bisa menggunakan kabel UTP maupun wireless, kemudian login ke router.

IP Address default yang digunakan untuk me-manage router ini adalah 192.168.0.1 dengan username : admin dan password : admin.



Konfigurasi PPPoE

Konfigurasi PPPoE ini digunakan untuk membuat koneksi kearah WAN. Sesuai dengan ketentuan di internet IndiHome, koneksi kearah WAN menggunakan PPPoE dengan username dan password yang diperoleh dari operator (Telkom)

Untuk mengkonfigurasi PPPoE, dari Quick setup, klik 'next'


pada tampilan berikut : pilih PPPoE kemudian klik pada 'next'



Inputkan user internet indihome dan passwordnya pada menu berikutnya :


setelah diinput, klik pada next., dan akan muncul tampilan berikut,. klik pada finish.


Setelah finish, selanjutnya kita bisa mengkonfigurasi wireless.

Konfigurasi Wireless
  • Pilih Wireless mode : enable, kecuali jika tidak menginginkan menggunakan wireless
  • Inputkan SSID name yang diinginkan.
  • Inputkan password
  • klik next

Setelah selesai mengkonfigurasi wireless, akan terlihat status.

Pada status, kita bisa melihat status koneksi LAN, Wireless dan WAN




Pada status WAN, bisa kita ketahui bahwa router kita sudah mendapat IP Address public dengan status connected.

Kita bisa cek koneksi wifi dari Laptop

Cek Koneksi


Siap browsing.


Artikel sejenis :


14 comments:

  1. Sis, klo dari F660 ke TL-MR3420 gimana konfigurasinya ya ? apa sama diatas? Thanks

    ReplyDelete
  2. maksutnya user internet indihome dan passwordnya gimana ya (ScreenShot 4)? saya belum mengerti. Terima Kasih

    ReplyDelete
    Replies
    1. User yang dapat dari telkom, misal 122453276589@telkom.net , password ZGOKYB48BJ

      Delete
  3. Permisi, mbak. Mau tanya,
    Saya kan nyambung internet Indihome ke tetangga. Tapi keluhannya kalo rumah tetangga ditutup sinyalnya ndak sampai ke rumah saya. Ini solusinya gimana ya mbak? apa harus beli router atau gimana? kira2 kalo pakai router yang tanpa kabel bisa nggak mbak?
    Terima kasih,

    ReplyDelete
    Replies
    1. Pake tambahan perangkatnya bukan router tapi access point yang bisa sebagai wireless bridge atau wireless repeater,
      bisa lihat contoh di http://ambarerna.blogspot.co.id/2016/01/konfigurasi-bridge-pada-access-point.html dan http://ambarerna.blogspot.co.id/2015/12/konfigurasi-repeater-pada-access-point.html

      Delete
  4. mbak ont saya reset dan saya setting ulang dan sudah saya masukkan username dan password dari telkom ...... voip tersambung akan tetapi internetnya ko ga bisa ya ..... di status wan nya disconnected (tidak dapat ip public bras name)

    ReplyDelete
    Replies
    1. Konfigurasi PPPoE dari ONT ?
      Tiga parameter yang mempengaruhi : VLAN, username dan password. Coba cek ulang, apakah ada yang belum sesuai ?

      Delete
  5. mbak knpa ya sy ud Konfigurasi PPPoE dari ONT tp ga mendapatkan ip addres ap ad yg krng? ap ad kslhn d vlan id? trma ksh...

    ReplyDelete
  6. malam mbak, sy ud konfigurasi PPPoE dari ONT tp ga mau connected ap ad yg slh d vlan id? username sm password ud bnr. mhn pencerahan

    ReplyDelete
    Replies
    1. pppoe nya di omt atau router sendiri ?

      Delete
  7. pppoe nya di ont mbak, di router pun sdh coba tp ga mau cennected... slhny d mna ya?

    ReplyDelete
    Replies
    1. Banyak kemungkinan :
      1. bisa konfigurasi dari olt
      2. jika konfigurasi dari olt sudah benar, berarti bisa vlan atau user atau password
      3. untuk bridge, bisa salah port LAN
      4. user password bisa ke bind pada port / virtual port yang lain
      Jika sulit mensolusikan sendiri, bisa menghubungi telkom

      Delete
  8. Mba, sebelum saya baca artikel ni saya sudah membuat sebuah koneksi. Tapi saya belum yakin apakah sudah benar atau belum, karena itu menurut pengertian saya sendiri yang basicnya bukan di dunia IT. Mohon saran dan kritiknya atas apa yg sudah sy buat sebagai berikut:
    1. Modem Indihome (PPPoE)
    2. Media penghubung : Kabel LAN
    3. Router TP Link (Access Point)
    Ip Address : 192.168.1.2
    Subnet Mask : 255.255.255.0
    Gateway : 192.168.1.1
    Permasalahannya, pada awal saya coba dengan laptop koneksi internet dengan router ke 2 (lantai 2) terhubung sangat baik, kecepatannya sama dengan modem Indihome (lantai 1). Tp setelah beberapa jam saya turun ke lantai 1, koneksi router 2 (lantai 2) tidak dapat di akses via wireless. Saya harus menggunakan laptop kembali utk terkoneksi dengan internet menggunakan kabel lan pada awalnya.

    ReplyDelete
